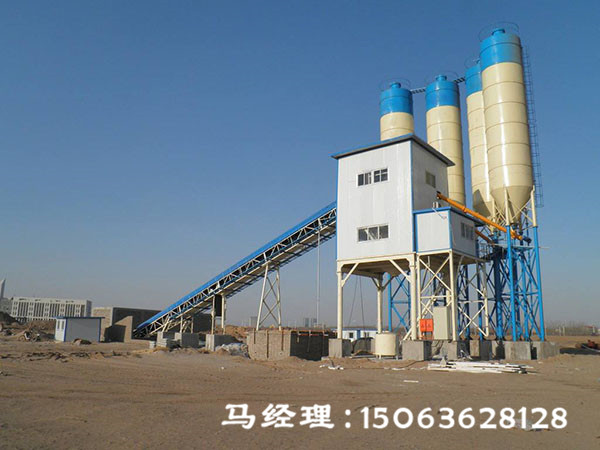

HZS180混凝土搅拌站
时间：2021-03-12 19:15:41浏览量：2099
HZS180混凝土搅拌设备构成(单套)
| 序号 | 名 称 | 规格型号 | 制造厂家 | 数量 | |
| 1 | 骨料配料系统 地上 | 配料机 | PL4800 | 贝特重工 | 1 |
| 粗精称卸料门 | 气缸 | 山东济南 | 8 | ||
| 振动器 | P=0.25kW | 普田振动 | 4 | ||
| 计量斗体 | 单斗有效容积1.7m3 | 贝特重工 | 4 | ||
| 卸料门 | 气缸 | 山东济南 | 4 | ||
| 传感器 | LC-C-B-2000kg | 青岛同乐 | 12 | ||
| 电动滚筒 | P=11KW | 淄 博 | 1 | ||
| 输送胶带 | 输送胶带B=1000mm | 山东潍坊 | 1 | ||
| 尾部改向滚筒 | 加粗支撑轴 | 贝特重工 | 1 | ||
| 中间改向滚筒 | 加粗支撑轴耐磨，使用寿命长 | 贝特重工 | 1 | ||
| 平托辊组 | 优质管件，耐磨，不易损坏 | 贝特重工 | 1 | ||
| 槽托辊组 | 优质管件，耐磨，不易损坏 | 贝特重工 | 1 | ||
| 螺旋拉紧装置 | 张紧力大，易调整 | 贝特重工 | 1 | ||
| 2 | 斜皮带输送机 | 伞齿轮减速机 | KA/T107A-25-Y-45-H1-180 | 瑞 德 森 | 1 |
| 驱动滚筒 | 大扭矩输出轴，表层包胶 | 贝特重工 | 1 | ||
| 输送胶带 | 输送胶带B=1000mm | 山东潍坊 | 1 | ||
| 尾部改向滚筒 | 加粗支撑轴 | 贝特重工 | 1 | ||
| 中间改向滚筒 | 加粗支撑轴，耐磨，使用寿命长 | 贝特重工 | 4 | ||
| 平托辊组 | 优质管件，耐磨，不易损坏 | 贝特重工 | 1 | ||
| 槽托辊组 | 优质管件，耐磨，不易损坏 | 贝特重工 | 1 | ||
| 机架 | 双检修走台，上部防雨罩，下部集料板 | 贝特重工 | 1 | ||
| 垂直拉紧装置 | 张紧力大，易调整 | 贝特重工 | 1 | ||
| 防雨罩 | 贝特重工 | 1 | |||
| 支架 | 贝特重工 | 1 | |||
| 3 | 计量系统 | 骨料储料斗体 | 内衬16Mn加厚衬板 | 贝特重工 | 1 |
| 卸料门 | 双气缸开门，气动卸料 | 贝特重工 | 1 | ||
| 气缸 | 气缸 | 山东济南 | 2 | ||
| 水泥计量斗 | 最大称量值：2000kg | 贝特重工 | 1 | ||
| 粉煤灰计量斗 | 最大称量值：600kg | 贝特重工 | 1 | ||
| 振动器 | P=0.065kW | 普田振动 | 2 | ||
| 传感器 | LC-E-III-1000kg | 青岛同乐 | 6 | ||
| 卸料门蝶阀 | DN=300mm | 郑州超凡 | 2 | ||
| 4 | 主机系统 | 3方 | 珠海仕高玛 | 1 | |
| 拢料斗 | 安装、拆卸方便 内衬16Mn加厚衬板 | 贝特重工 | 1 | ||
| 除尘 | 13┫反吹式除尘器 | 贝特重工 | 1 | ||
| 5 | 水路系统 | 供水水泵 | QS65-25（7.5kw） | 淄博大元 | 1 |
| 吸水胶管 | 济南 | 1 | |||
| 管路及配件 | 优质输水钢管 | 贝特重工 | 1 | ||
| 水计量斗 | 有效容积1 m3 | 贝特重工 | 1 | ||
| 传感器 | LC-E-III-500kg | 青岛同乐 | 3 | ||
| 卸水蝶阀 | Bray125 | 郑州超凡 | 1 | ||
| 卸水水泵 | ISG100-150A（7.5kw） | 淄博大元 | 1 | ||
| 6 | 外加剂系统 | 管路及配件 | 优质输水钢管 | 贝特重工 | 2 |
| 储液罐 | 5m3 | 贝特重工 | 2 | ||
| 上料泵 | IHG32-160A（3kw） | 淄博大元 | 2 | ||
| 外加剂计量斗 | 容积0.08m3 | 贝特重工 | 1 | ||
| 传感器 | LC-E-II-200kg | 青岛同乐 | 1 | ||
| 卸外加剂蝶阀 | Bray80 | 郑州超凡 | 1 | ||
| 二位电磁阀 | 2W200-15（AC220V） | 益华 | 1 | ||
| 7 | 气控系统 | 气控元件 | 山东济南 | 1 | |
| 三联件 | UFR/L-08 | 山东青岛 | 1 | ||
| 三联件 | UFR/L-06 | 山东青岛 | 1 | ||
| 地仓阀组 | 山东济南 | 4 | |||
| 储气罐 | 0.1m3 | 山东济南 | 1 | ||
| 储气罐 | 0.6m3 | 山东济南 | 1 | ||
| 空压机 | 2 m3/10(活塞) | 上海复盛 | 1 | ||
| 计量电磁阀 | 4V310-10（AC220V） | 益华 | 4 | ||
| 4V410-15（AC220V） | 益华 | 1 | |||
| 8 | 主结构 | 主框架 | 采用优质型钢 | 贝特重工 | 1 |
| 计量平台 | 采用优质型钢、大号槽钢 | 贝特重工 | 1 | ||
| 搅拌平台 | 采用优质型钢、大号槽钢 | 贝特重工 | 1 | ||
| 外装修 | 优质彩钢单板，楼体四面设大尺寸塑钢门窗 | 贝特重工 | 1 | ||
| 楼顶 | 采用优质型钢 | 贝特重工 | 1 | ||
| 上楼爬梯 | 贝特重工 | 2 | |||
| 9 | 电控系统 | 电器元件 | 施耐德(法国) | 1 | |
| 配料控制仪 | 国内名牌 | 1 | |||
| 搅拌站生产管理软件 | 山东博硕 | 1 | |||
| 显示器 | 19＂彩显 | 知名品牌 | 1 | ||
| 打印机 | LQ-520K | 爱普生 | 1 | ||
| UPS | SVC500B | 知名品牌 | 1 | ||
| 操作台 | 贝特重工 | 1 | |||
| 强电柜 | 贝特重工 | 1 | |||
| 电线、电缆 | 山东青岛 | 1 | |||
| 桥架 | 山东青岛 | 1 | |||
| 控制室及支架 | 贝特重工 | 1 | |||
| 转椅 | 外 购 | 1 | |||
| 空调 | 1.5P挂机 | 海信空调 | 1 | ||
| 10 | 监控系统 | 彩色摄像机 | 广州深圳 | 1套 | |
| 处理器 | 彩色四画面 | 1 | |||
选配项目：
| 1 | 水泥仓 | 水泥仓 | 200T | 贝特重工 | 4 |
| 脉冲除尘器 | MPD56-18 | 贝特重工 | 4 | ||
| 手动蝶阀 | DN300 | 贝特重工 | 4 | ||
| 料位仪 | 外购 | 8 | |||
| 压力安全阀 | 贝特重工 | 4 | |||
| 破拱装置 | 贝特重工 | 4 | |||
| 2 | 螺旋机 | 螺旋输送机 | Φ325×10000-35° | 贝特重工 | 2 |
| 螺旋输送机 | Φ273×10000-35° | 贝特重工 | 2 |
说明：
1）以上配置不包括混凝土基础及预埋件等。
2）我公司免费负责指导安装、调试及人员技术培训，买方负责出卖方安装、调试人员食宿。
3）买受方若自制水泥筒仓，需购附件。
4）若水泥筒仓现场制作，买受方需提供吊车及相关辅助设备（氧气乙炔、电焊机辅料），并负责出卖方工作人员食宿。
5）买受方需自备合适的避雷系统和接地。
6）买受方需自备到搅拌站（楼）配电柜的工作电源。
7）买受方需负责校秤所需砝码及权威机构进行的重量校准和认证等相关费用。
